環形導軌的組成配件及優點

發布者：永裕金屬發布時間：2021-7-5 9:07:03

　　
　　環形導軌是由這些組成的。

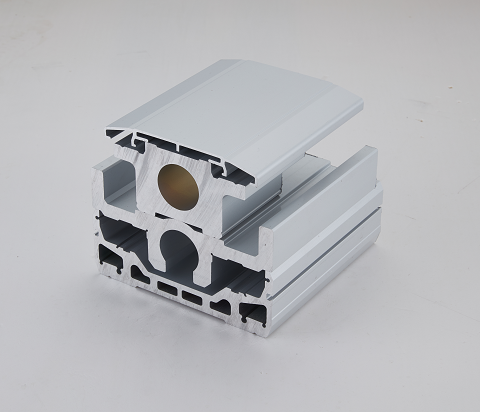

　　1.鋁型材和T型導條

　　直線導軌由T型導軌固定在鋁型材上。

　　2.鏈節塊

　　連接塊表面經精密加工，安裝孔和定位孔已加工，便于夾具和夾具的安裝。

　　根據定制長度，鏈節由相應數量的鏈節塊的首尾連接而成。

　　3.直線導軌

　　安裝在兩側，鏈接塊的滑軌。

　　4.圓弧導軌安裝板

　　圓弧形導軌的安裝孔，采用鋼板，表面經過精密加工，帶有精密圓弧導軌的安裝孔，與兩端安裝在鋁型材上的弧形導軌與直線導軌的組合為弧形導軌安裝板。

　　該安裝板也是驅動輪軸和從動輪軸的固定安裝底座。通過調整驅動軸和從動軸的相對位置，可以實現環形導軌連接的張緊。

　　5.主動輪與從動輪

　　伺服電機減速器連接主動輪，驅動鏈節一起運動，從動輪隨鏈節旋轉。

　　環形導軌的優勢與優點

　　環形導軌輸送線具有剛度高、定位精度高、抗污染能力強、運行速度快等優點，能很好地滿足現代工廠精密自動化的需要。

　　高定位精度：

　　精鋁鏈板，動慣性小，負荷大，硬加工鋼制導軌，硬度高，耐磨損，保證長期使用壽命和精度，凸輪弦線預載張緊，無回退誤差，無累積誤差，重復精度±0.05mm。

　　低維護周期：

　　采用密封凸輪驅動，滾動軸承全部采用進口品牌，滾動部件不需額外維護，使用過程中不需頻繁調整張緊，正常使用維護周期可長達一年。

　　動力配置響應更快：

　　動力系統可選用伺服電機搭配減速機配置，任意位置駐停，也可采用分割器加變頻電機驅動。鋁鏈接，需求功率較小，分度響應時間較短，可達120cycles/minute；
